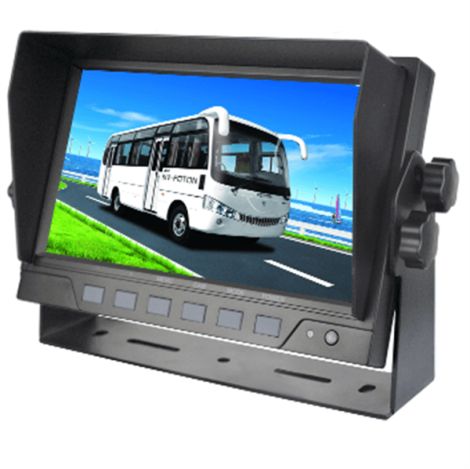

Beskrivelse
Quad-funktionen i denne skærm tillader visning af fire forskellige kamerabilleder samtidig på ét skærmbillede. Skærmens areal opdeles i fire ens sektioner, så brugeren kan overvåge fire separate kamerafeeds på en gang.
Denne skærm er kompatibel med CVBS-opløsning, hvilket betyder, at den kan forbinde til kameraer, der fremstiller videobilledet efter CVBS standarden. Den er både kompatibel med PAL og NTSC standerderne. Nyere kameraer med AHD-opløsning kan ikke tilsluttes. Hvis dit kamera har AHD-opløsning, skal du i stedet anskaffe en skærm, der understøtter AHD-standard.
Skærmen kommer med en robust stålfod og kan også anvendes med en sugekopholder (ikke inkluderet).
Triggerledninger kan forbindes til baklys- eller blinklys-kredsløbets positive spænding. Dette gør det muligt for skærmen at tænde eller aktivere, når bilen skifter til bakgear eller blinklyset aktiveres. Hvis skærmen allerede viser split- eller quad-view, skifter den til single-view, hvilket viser det relevante kamera i fuld skærmstørrelse så længe der er positiv spænding på triggerledningen.
Med fire videoindgange kan skærmen tilsluttes op til fire forskellige kameraer, som for eksempel bakkameraer eller cyklistkameraer, placeret på forskellige kanaler.
Skift mellem kanalerne kan foretages enten via skærmens knapper eller triggerledningerne. Når en ledning modtager positiv spænding, skifter skærmen til den tilhørende kanal.
4-pols tilslutninger gør det let at forbinde kameraer med et enkelt kabel per kamera, hvor kablet leverer 12 volt til kameraet, og kameraet sender videosignal tilbage til skærmen.
Skærmen kan også anvendes med kameraer, der har RCA / Phono-stik ved brug af en adapter (ikke inkluderet).
- Kompatibel med CVBS-kameraer og standardopløsning PAL / NTSC-system.
- Opløsning: 800 x 480 pixels.
- Mål: 180(B) x 121(H) x 23(D) mm.
- Spænding: DC 12 volt eller 24 volt (automatisk tilpasning).
Designet er det samme som bkm7-2.
